やあ

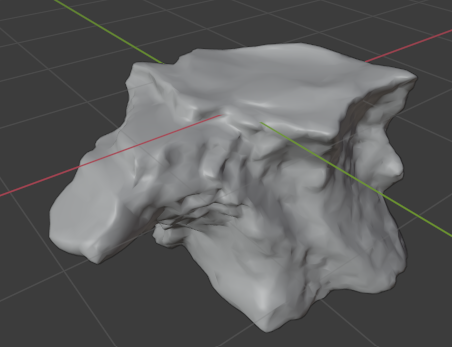

簡単な岩、石の作り方のメモだよ。 形次第で、洞窟の壁とかも簡単に作れるよ

f:id:pto8913:20200715201358p:plain

岩

準備

箱の用意

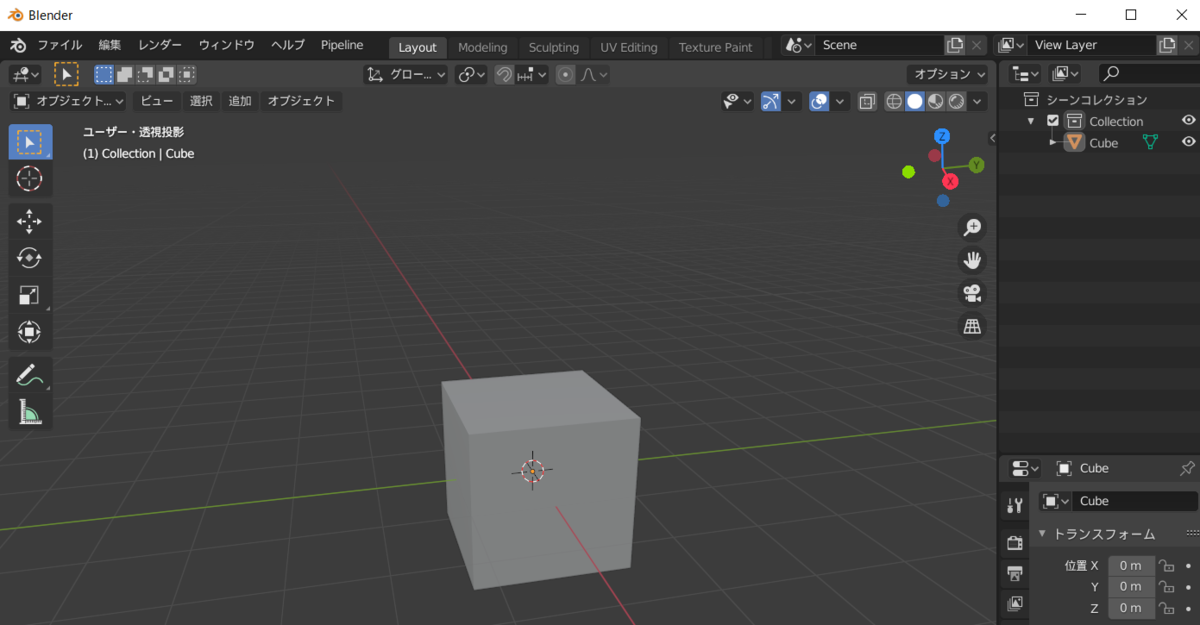

とりあえずShift+Aを押して箱を追加してね。
f:id:pto8913:20200715182051p:plain

細分化

Tabを押して、編集モードに移行。

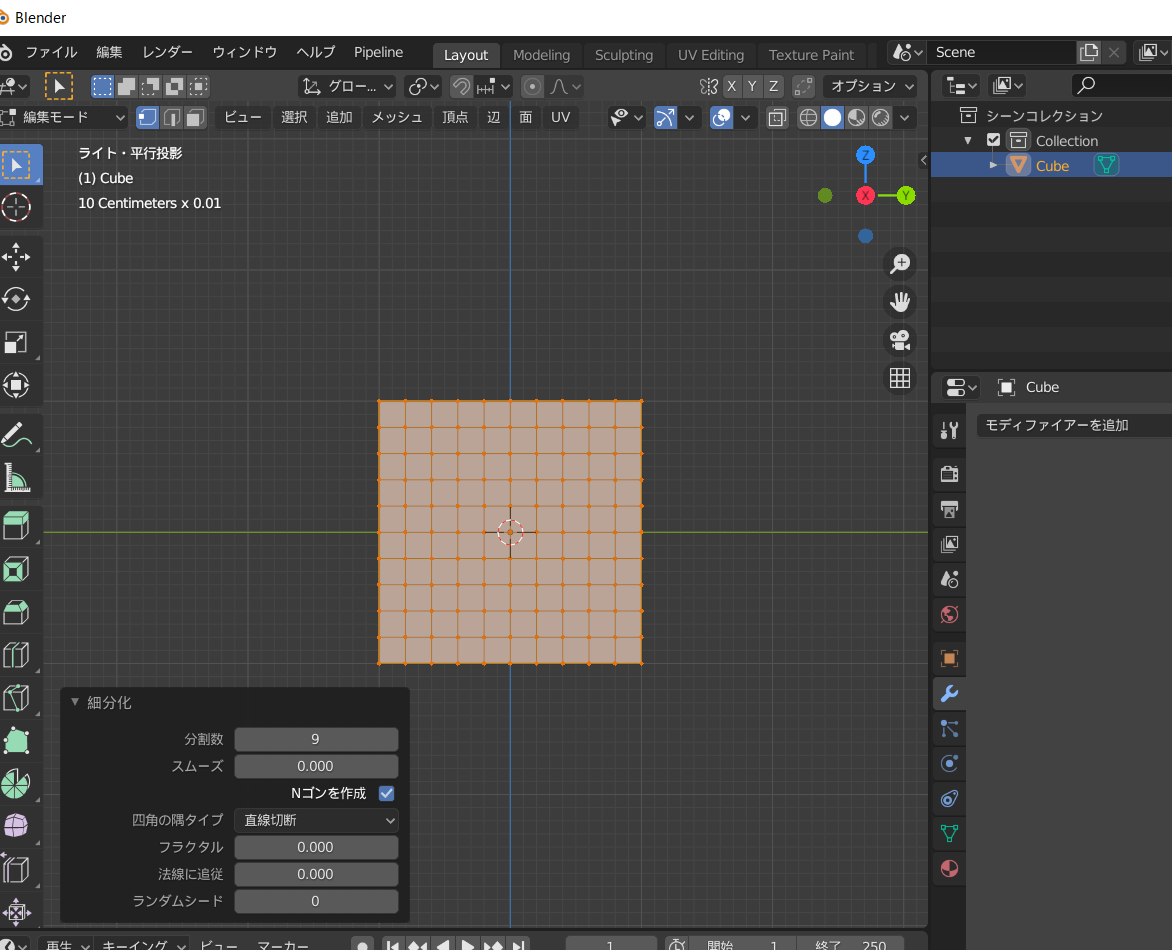

箱を選択し、右クリックし、表示されたメニューから細分化を選んでね。
f:id:pto8913:20200715182429p:plain
分割数が9なのは特に意味はなくて、ちょうど二等分されてて気分がいいからそうしてるよ。

岩の形を作る

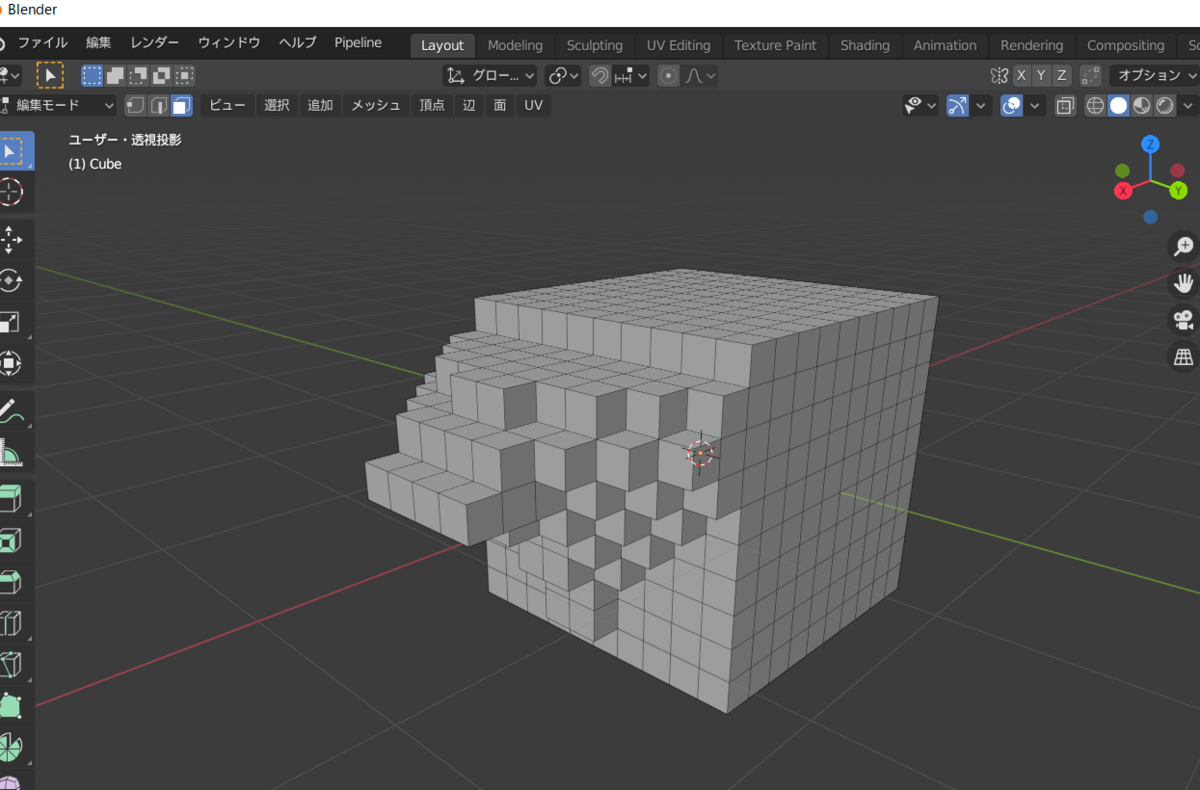

E(押し出し)やCtrl+B(ベベル)を駆使して、いい感じの形にしてね。
自分はこんな感じにしたよ。
一面だけ。
f:id:pto8913:20200715183445p:plain

モディファイアを追加していく

サブディビジョンサーフェイス

またTabを押してオブジェクトモードに移動。
Ctrl+3を押してね。
すると、モディファイアにサブディビジョンサーフェイスが追加されるよ。
Ctrl+3以外にも、Ctrl+1~4で細分化できるよ。

ディスプレイス

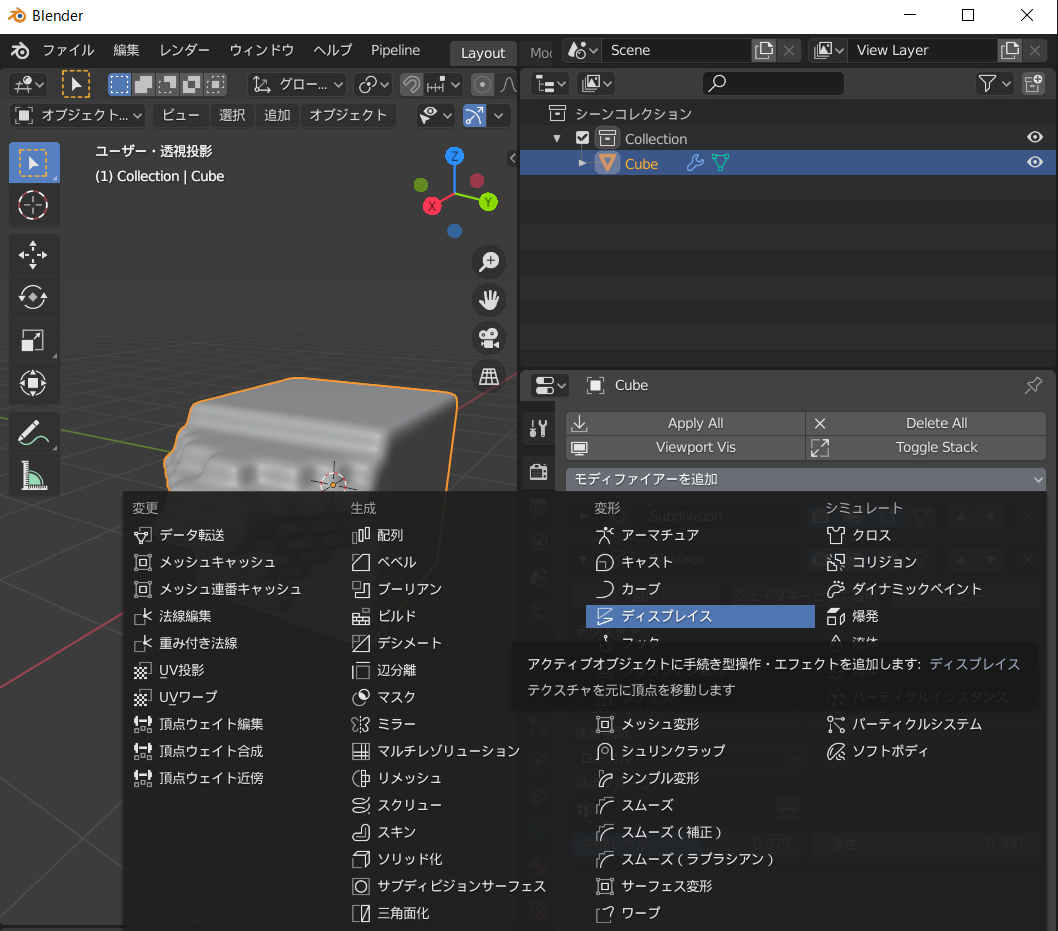

ディスプレイスを追加してね。
f:id:pto8913:20200715184233p:plain

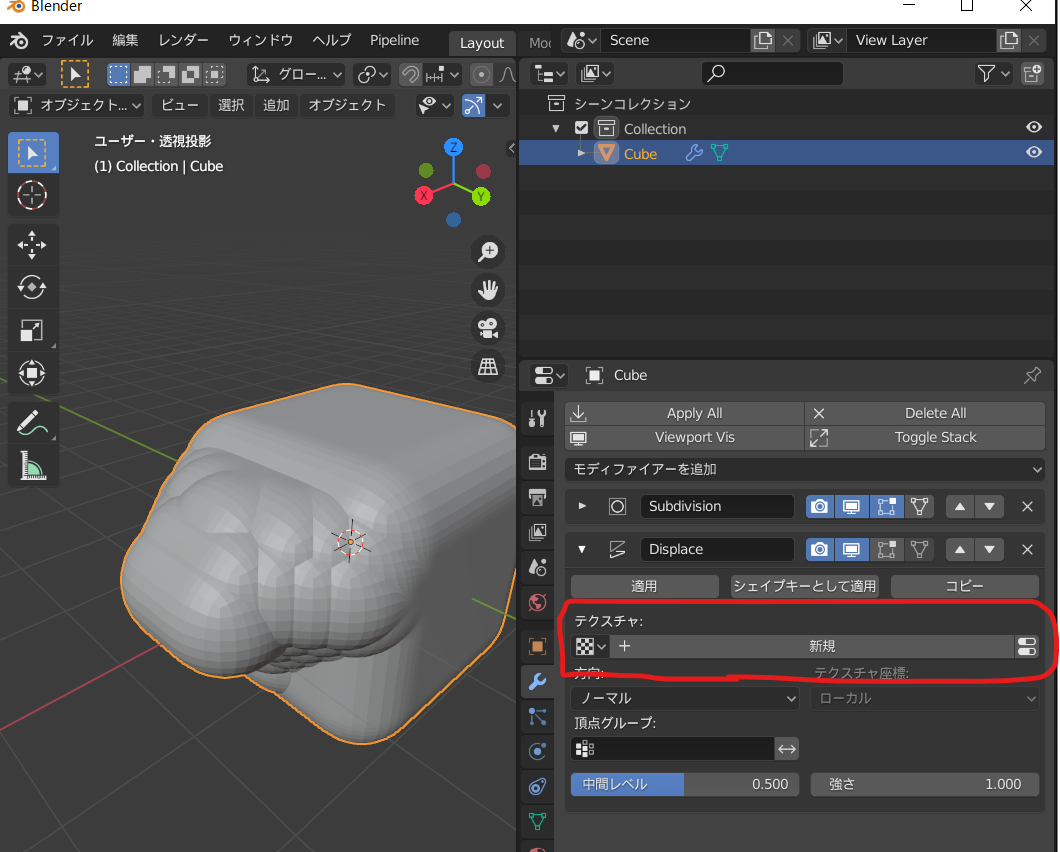

追加出来たら、新規テクスチャを作成をクリック。
f:id:pto8913:20200715184413p:plain

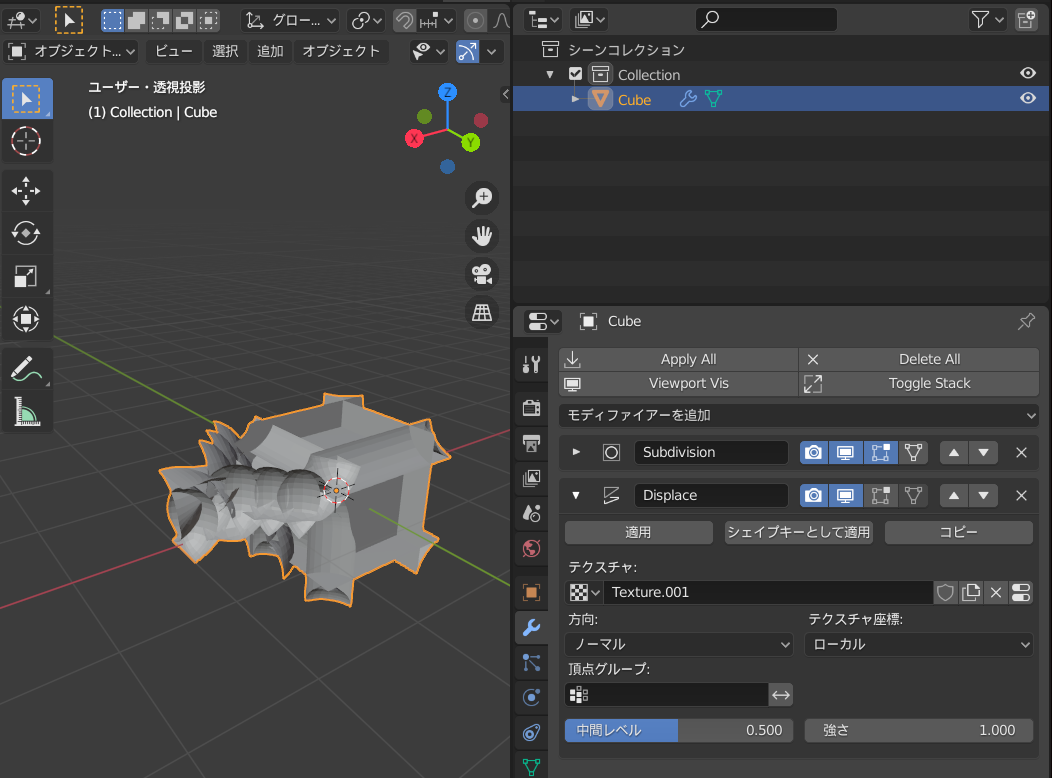

するとだいぶ見た目が変わるね。
f:id:pto8913:20200715184529p:plain

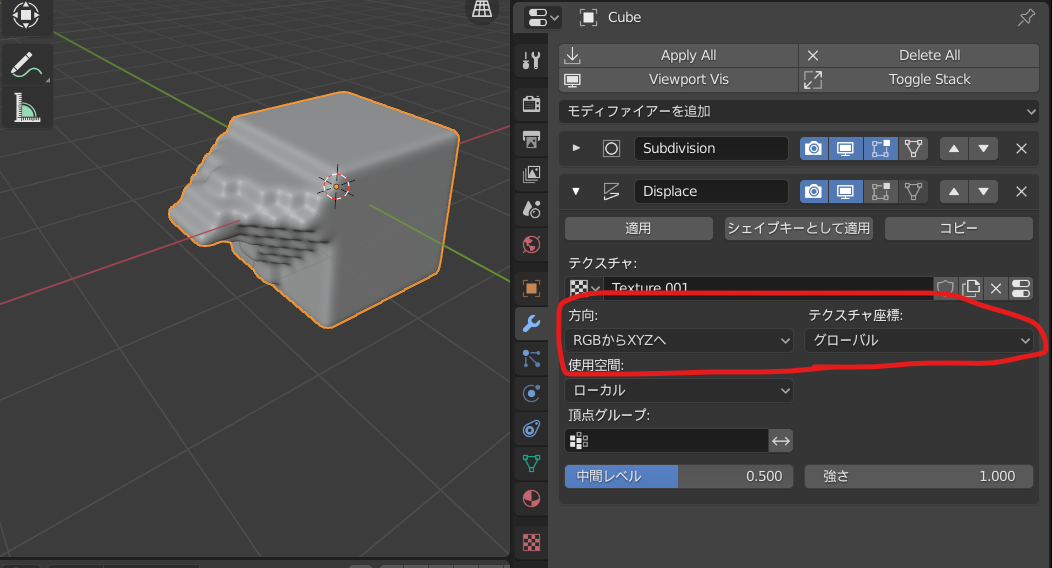

方向をノーマルからRGBからXYZへに変えてね。
テクスチャ座標はグローバルに。
f:id:pto8913:20200715184821p:plain
なんでこうするかは次でわかるよ。

テクスチャをいじっていい感じにする

さっき追加したテクスチャをいじるよ。

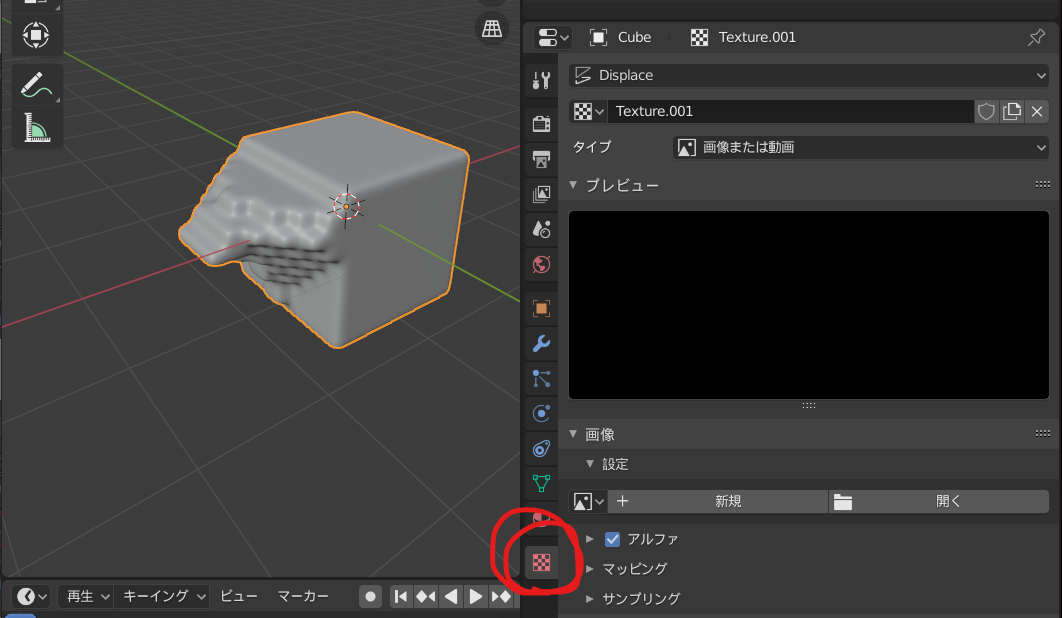

テクスチャメニュー?に移動。
f:id:pto8913:20200715185002p:plain

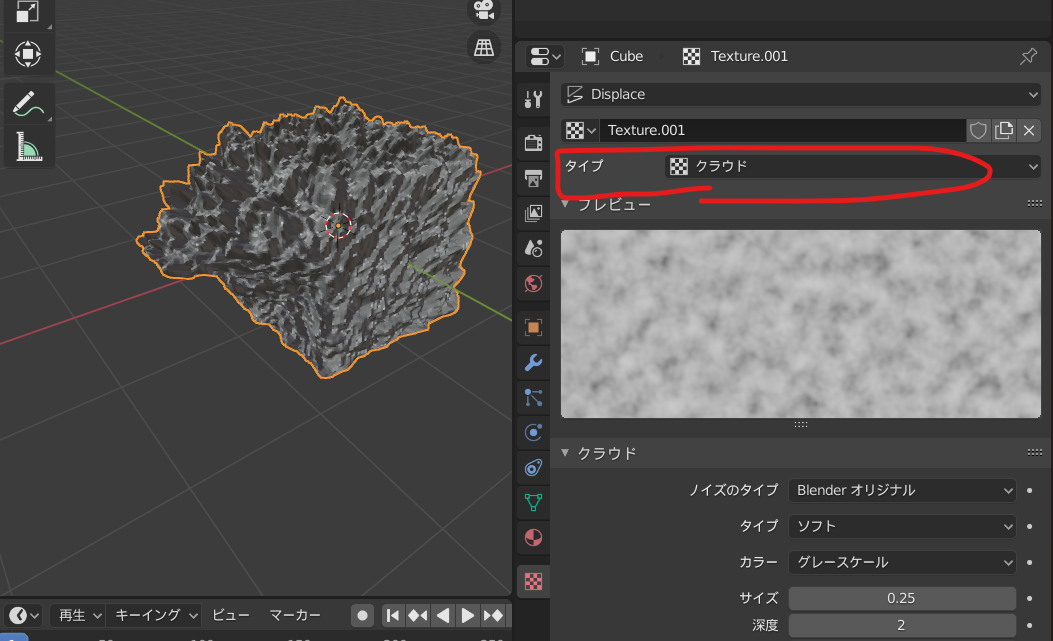

タイプをクラウドに。
f:id:pto8913:20200715185105p:plain
もうこれだけで岩っぽいね。
このテクスチャのサイズやコントラストなど、ディスプレイスの強さなどをいじることで岩にするよ。

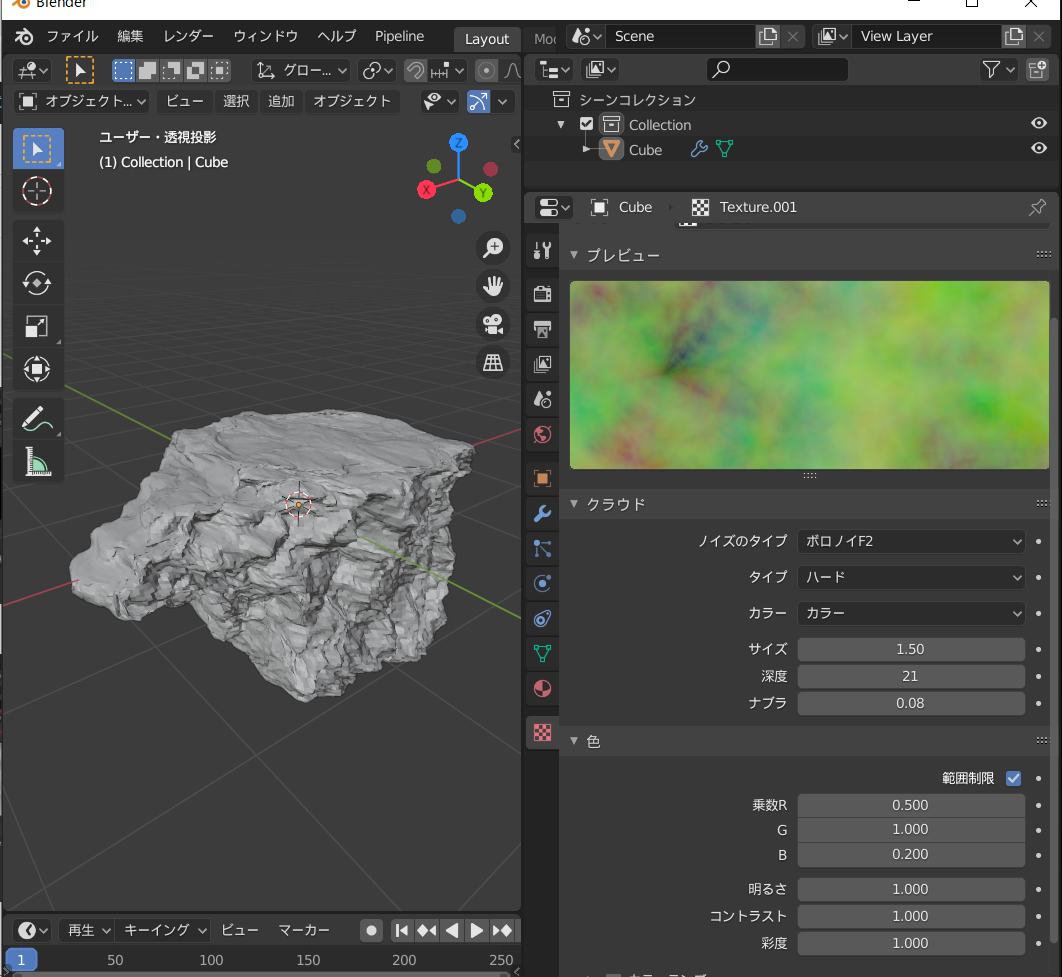

例として、
f:id:pto8913:20200715185436p:plain
こんな感じで、パラメータを調整すると、もう岩。
クラウドのカラーをグレースケールからカラーにすることで、RGBを
・R -> X座標
・G -> Y座標
・B -> Z座標
みなしてくれるよ。
ディスプレイスの方向をRGBからXYZへに変えたおかげでね！

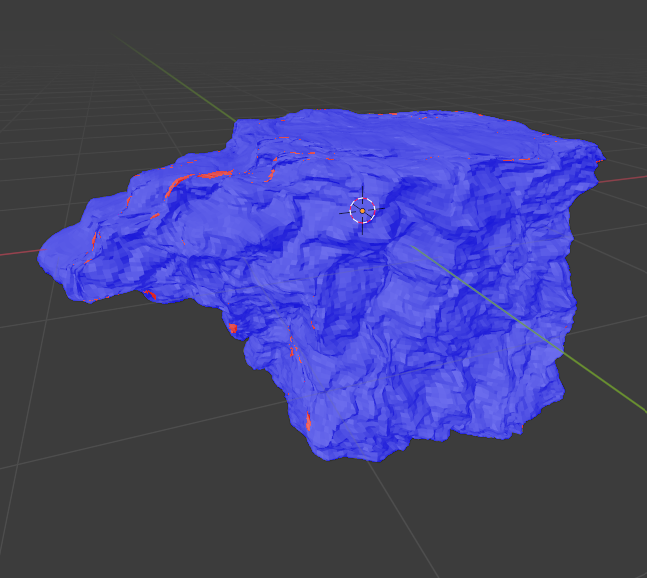

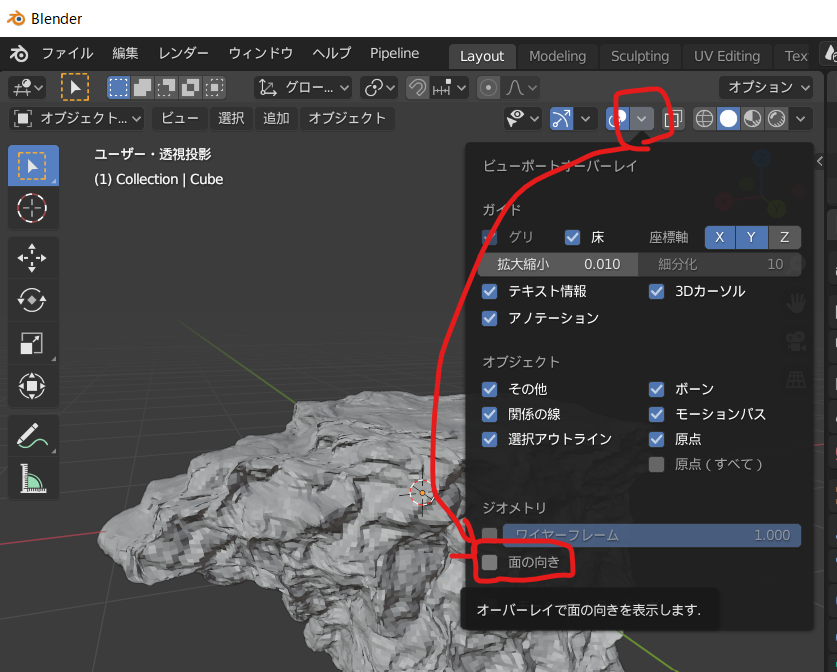

すでに岩なんだけど法線の向きを見てほしい。
f:id:pto8913:20200715190023p:plain
f:id:pto8913:20200715190059p:plain
ディスプレイスの影響が強すぎて、ところどころ裏側が見えてるね。
これを回避するために、

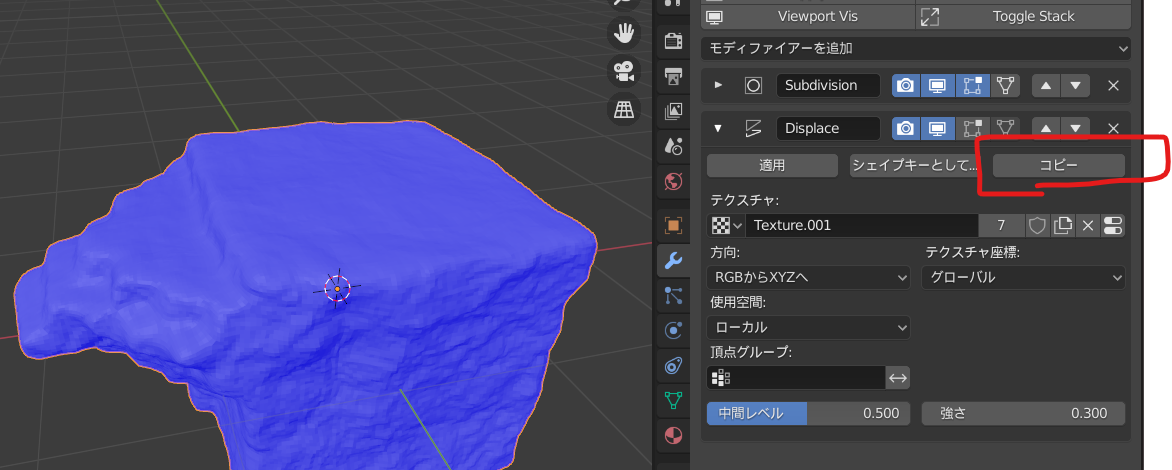

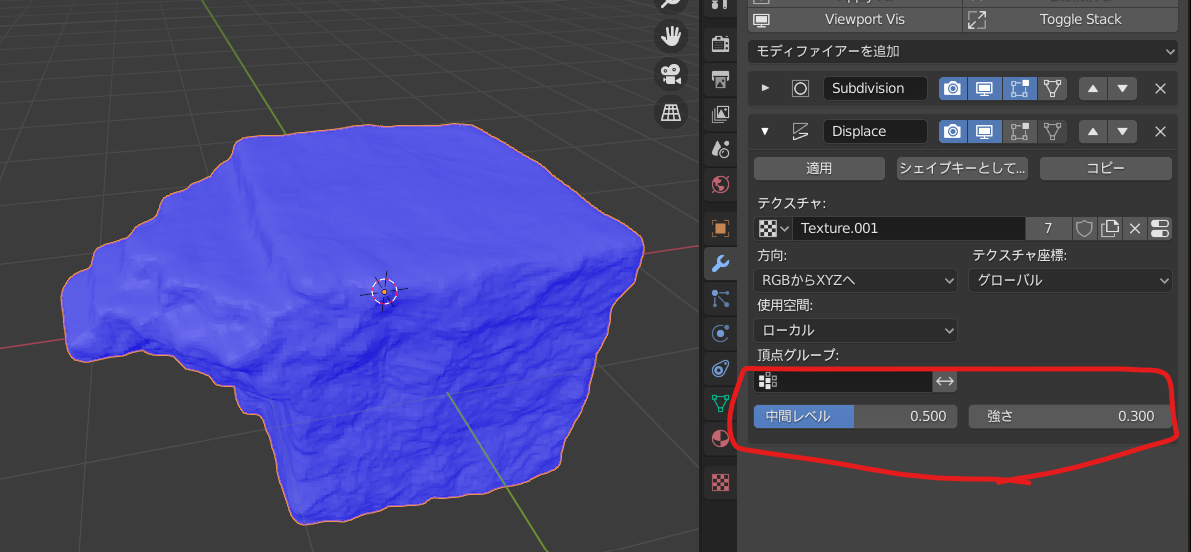

ディスプレイスの強さを、0.3にしてね。
f:id:pto8913:20200715190649p:plain
法線の裏が見えることはなくなったね。
